ABS Nedir? Anti Bloke Brake System
Kilitleme önleyici sistemin görevi, kuvvetli frenleme sırasında tekerleklerin kilitlenmesini önlemektir. Yani tekerlekler kaymaya başlamaksızın kilitleme sınırına kadar frenlenmelidir. Bu husus otomobilin tüm özelliklerinde (kuru, buz kayganlığı) sağlanmalıdır
ABS fren sisteminin fonksiyonu her türlü frenleme koşulu altında aracın;
# stabilitesini,
# direksiyon hakimiyetini,
# optimum şekilde frenlenmesini sağlamaktır.
Optimum şekilde frenlemenin anlamı, maksimum yol tutuşunu elde ederek frenleme mesafesini optimize etmektir.
Acil durumlarda fren yapmak gerektiğinde, sürücü;
# önüne çıkan bir engelden kaçabilmeli,
# virajlarda hakimiyeti kaybetmemeli,
# tekerleklerin yol tutuş seviyeleri farklı olsa bile direksiyon hakimiyetini kaybetmemelidir.
Fren mesafesinin azaltılmasının yanı sıra, ABS fren sisteminin en önemli avantajı, acil frenlemeler esnasında direksiyon hakimiyetinin kaybedilmemesidir. Aşırı hızın neden olduğu tehlikeler, hiçbir ABS fren sistemi tarafından telafi edilemez.

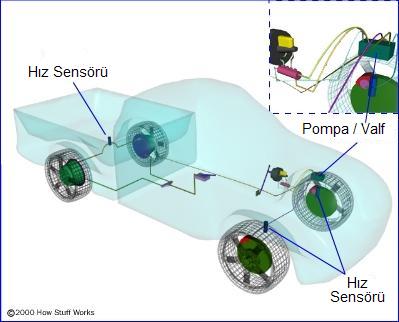

Sistemin Ana Parçaları
Devir Sayıcı Verici:
Devir sayıcı vericileri tekerleklerin dönme hızlarını ölçerler. Tekerleklerle beraber dönen disklerin dişleri sabit konumlu endüksiyon hissedicilerle alternatif gerilim üretirler. Bu alternatif gerilimler ise sinyal şeklinde elektronik kumanda cihazlarına iletilirler.
Devir sensörleri;
sürüş hızını, tekerleklerin hızlanmasını, yavaşlamasını ve kaymasını ölçer.
Sensörlerin çalışması özetle şu şekildedir:

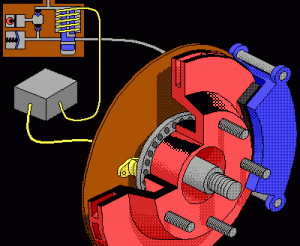

Manyetik akış çizgileri, tekerlek ile birlikte dönen bir sinyal dişlisinin sensöre bakan dişlerine doğru yaklaşırlar. Dişin varlığına veya yokluğuna bağlı olarak, katı bir yüzeyden boşluğa geçilmesi manyetik akışta değişikliğe sebep olur. Bu değişiklik; sensör terminallerinde bir elektromotor kuvveti ve sonuç olarak da elektronik kontrol ünitesi için bir alternatif elektrik sinyali oluşturmaya yeterlidir.
Sensörün dahili elemanları (bobin ve daimi mıknatıs) tamamen koruyucu reçine içine yerleştirilmiş olup, plastik bir muhafaza ile çevrelenmişlerdir. Sensör muhafazasına monte edilen bir burç muhafazayı deformasyona maruz kalmadan bağlar. Sinyallerin doğru olarak elde edilebilmesi için sensörün ucu ile dişli arasındaki mesafe araç kataloğundaki değerlerde olmalıdır.
Elektronik Kumanda Cihazı
Elektronik kumanda cihazı, devir sayısı hissedicilerden sinyalleri alır değerlendirir ve tekerlek fren silindirindeki optimum frenleme için gerekli olan hidrolik basıncı hesaplanır. Kumanda cihazı hesaplanan değeri hidrolik üniteye aktarır.
Hidrolik Ünite:
Hidrolik ünite manyetik supabı ve iletme pompası elektronik kumanda cihazı tarafından devreye sokulur. Böylece fren basıncı ihtiyaca göre tutulur, yükselir, azalır.
Sistemin Çalışması
Bir tekerleğin kilitleme tehlikesi doğar doğmaz bu tekerleğin devir sayısı düşer. Bunun için elektronik kumanda cihazı hidrolik üniteye �Fren hidroliğini çek� komutunu verir. Bunun üzerine geri iletme pompası fren hidroliğini tekerlek frenleme silindirinden çekerek basınç tutucu üzerinden fren merkez pompası devresine iletir. Fren basıncının ortadan kaldırılması, tekerleğin kilitleme tehlikesini önler. Aynı anda tekerlek tekrar hızlanır. Elektronik kumanda cihazı tekerleğin yeniden kuvvetli bir şekilde frenlenebileceğini tekrar belirler ve hidrolik üniteye �fren hidroliğini gönder� komutunu verir. Böylece manyetik supap üzerinden basınç tekrar yükselir. Ayarlama (düzenleme) süresi yeniden başlar.Sistemin çalışmasını daha iyi anlayabilmek için kademe kademe incelemek daha iyi olacaktır. ABS fren sistemleri prensipte aynı olmakla beraber pratikte bazı teknik farklılıklar bulanmaktadır.
Geleceğin Frenleri
Modern teknolojiler sayesinde günümüzde otomobiller kullanıcılarına daha hızlı, daha emniyetli ve daha rahat bir sürüş imkanı sağlıyor. Bu da fren sistemlerinin, aracın en önemli emniyet parçalarından biri olması nedeniyle sürekli iyileştirilmesi ve aracın yüksek teknolojiye erişmiş diğer sistemleriyle aynı teknolojide hizmet vermesini gerektiriyor.
ABS, ASR ve FDR sistemleri arasındaki farklar nelerdir?
Anti-Blokaj Sistemleri (ABS)
1978 yılında ABS sistemleri Bosch tarafından ilk üretici olarak araçlarda kulanıldı. Günümüzde trafik güvenliği açısından önemli katkılar içermekte ve kritik fren anlarında aracın direksiyon ve sürüş güvenliğini sağlamaktadır.
Anti-Patinaj Sistemleri (ASR)
1987 yılında Bosch ilk üretici olarak ABS sisteminin daha gelişmişi olan ASR sistemini piyasaya sürmüştür. ASR sistemi ilk kalkışta ve hızlanmada, tahrik tekerleklerinin aşırı dönmesini engelleyerek, aracın güvenli hareketini sağlar. Bu sistemin diğer kısaltılmış adı ingilizce anlamından dolayı ETC (Electronic Traction Control) olarak da bilinir.
Araç Dinamik Kontrolü (FDR)
Her türlü sürüş anında güvenliği sağlamak üzere Bosch 1995 yılında FDR sistemini aktif sürüş emniyetini sağlamak üzere üretime almıştır. Özellikle virajlarda ve ani yol değişikliklerinde FDR sistemi, yıldırım hızı ile motor, şanzıman ve frene müdahale ederek aracın savrulmasını önler. Bu sistemin diğer kısaltılmış adı ingilizce anlamından dolayı DC (Vehicle Dynamic Control) olarak da bilinir.
FDR sisteminin can noktası olan “devir sensörü” havacılıktan alınmış ve Bosch tarafından otomobiller için modernize edilmiştir. Son yıllarda Bosch bu üç farklı sistemi bir ünitede topladı, bu yeni sistemi ESP (Elektronik Stabilite Sistemi) olarak adlandırdı. Bu sistem sayesinde sürüş güvenliği daha da artırıldı. Bu sistemin diğer bir avantajı da düşük maliyeti nedeniyle, sadece yüksek sınıf otomobillerde değil bundan böyle orta sınıf araçlarda da standart olarak bulunacak olması.
